石墨烯是什么材料?
石墨烯是纤维新材料。石墨烯内暖纤维是由生物质石墨烯与各类纤维复合而成的一种智能多功能纤维新材料，具备超越国际先进水平的低温远红外功能 ，集抗菌抑菌 、抗紫外线、防静电等作用于一身 ，被誉为“划时代的革命性纤维 ” 。
石墨烯是一种属于新型纳米材料 。 石墨烯是由单层碳原子组成的二维晶体材料。 石墨烯的结构稳定，并且拥有出色的机械性能，包括高强度和高硬度。 除了卓越的机械性能 ，石墨烯还具有非常出色的导电性和导热性 。 这些独特的物理和化学性质使石墨烯在多个领域具有广泛的应用潜力 。
石墨烯是一种由碳原子构成的二维材料 ，其结构为六角型蜂巢状平面薄膜，仅有一个碳原子厚度。 石墨烯是世界上最薄且最坚硬的纳米材料之一 ，具有极高的透明度 ，几乎不吸收光线，其导热系数超过5300 W/m·K ，远超碳纳米管和金刚石 。

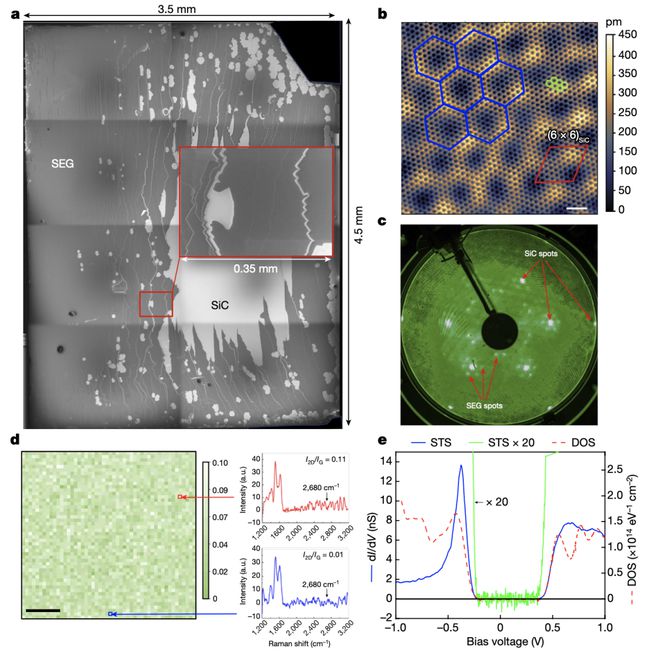

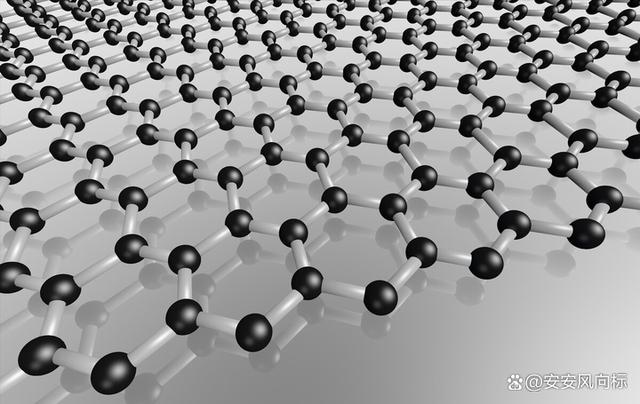

石墨烯是一种特殊的碳材料 ，由单层碳原子以六边形的晶格排列形成，形态类似于蜂窝状的蜂巢结构 。它是二维结构的一种 ，可以看作是石墨的一个单层 ，因此得名石墨烯。石墨烯具有一系列独特的物理和化学性质，使其在科学 、工业和技术领域引起广泛关注 。
石墨烯的应用和用途
防锈：由于石墨烯不会溶于水 ，可以混合聚合物用于防锈涂层 。石墨烯不溶于水加上超高导电性 ，如果与钢结合，就可以防止钢接触到水并缓解氧化铁的电化学反应，达到防锈效果。超级电容：石墨烯电容可以存储更多能量 ，还可以有更多的充放电次数 。电容可以存储电能 ，比如相机的闪光灯就是依靠它提供能量 。
石墨烯导电性良好，这种特性尤其适合于高频电路 ，石墨烯将是硅的替代品 ，可用来生产未来的超级计算机。用石墨烯做的光电化学电池可以取代基于金属的有机发光二极管，因石墨烯还可以取代灯具的传统金属石墨电极 ，使之更易于回收 。因为石墨烯是透明的 ，用它制造的电板比其他材料具有更优良的透光性 。
防锈应用：石墨烯因其不溶于水的特性，可作为聚合物混合物的成分 ，应用于防锈涂层。由于石墨烯与钢结合后能够防止钢接触水分并减缓电化学反应 ，从而有效防止锈蚀。 超级电容器：石墨烯超级电容器具备储存更多能量的能力，并且可以经历更频繁的充放电循环 。
石墨烯在半导体行业的前景
1 、石墨烯是一种二维碳材料 ，以其独特的结构和性质在半导体行业备受瞩目 。 在半导体产业中 ，石墨烯的应用前景广泛，特别是在集成电路和光电领域。 由于石墨烯的透明性和柔韧性，它在柔性显示屏领域的应用前景被广泛看好 。
2、然而 ，石墨烯在半导体领域的应用潜力尤其引人注目 ，尽管目前多数仍处于理论研究阶段 。 其优异的导电性和超薄特性使其在纳米电子学和高性能器件中具有巨大潜力。 在高速集成电路中，石墨烯解决了长期困扰电子行业的热管理问题 ，并使其调制成为可能 ，这对蓝牙 、射频识别和ZigBee等无线技术至关重要 。
3 、石墨烯在半导体产业具有广阔的应用前景半导体产业主要由集成电路、光电，石墨烯的透明性和柔韧性等特点 ，在柔性显示屏行业的前景不可限量 。石墨烯是二维原子尺度 、六角型的碳同素异形体 ，其中每个顶点有一个原子。它是其他同素异形体（包括石墨 、木炭、碳纳米管和富勒烯）的基本结构单元 。
石墨烯在半导体领域的应用现状和前景如何?
然而，石墨烯在半导体领域的应用潜力尤其引人注目 ，尽管目前多数仍处于理论研究阶段 。 其优异的导电性和超薄特性使其在纳米电子学和高性能器件中具有巨大潜力。 在高速集成电路中 ，石墨烯解决了长期困扰电子行业的热管理问题，并使其调制成为可能 ，这对蓝牙 、射频识别和ZigBee等无线技术至关重要 。
石墨烯是一种二维碳材料 ，以其独特的结构和性质在半导体行业备受瞩目 。 在半导体产业中，石墨烯的应用前景广泛，特别是在集成电路和光电领域。 由于石墨烯的透明性和柔韧性 ，它在柔性显示屏领域的应用前景被广泛看好。
并通过对石墨烯制备工艺的不断优化和改进 ，降低石墨烯制备成本使其优异的材料性能得到更广泛的应用，并逐步走向产业化 。所以石墨烯的前景非常好 。
石墨烯的研究与应用发展正在不断升温。根据中科院最近发布的报告 ，石墨烯专利领域的分布显示 ，应用技术研究的热点包括石墨烯作为锂离子电池电极材料 、太阳能电池电极材料、薄膜晶体管制备、传感器 、半导体器件 、复合材料制备、透明显示触摸屏的透明电极等 。
石墨烯是半导体吗
石墨烯是一种零距离半导体，因为它的传导和价带在狄拉克点相遇 。在狄拉克点的六个位置动量空间的边缘布里渊区分为两组等效的三份。相比之下 ，传统半导体的主要点通常为Γ ，动量为零 。石墨烯 石墨烯是一种以sp杂化连接的碳原子紧密堆积成单层二维蜂窝状晶格结构的新材料 。
石墨烯是一种零带隙半导体，其导带和价带在狄拉克点相遇。 在狄拉克点 ，动量空间布里渊区的边缘分为六个位置 ，分为两组等效的三份 。 与传统半导体相比，其狄拉克点位置通常为Γ ，动量为零 。 石墨烯是由碳原子以sp杂化连接形成的单层二维蜂窝状晶格结构。
导体 。半导体在室温下的电导率介于导体和绝缘体之间 。石墨烯是导体 ，其电导率极高，比铜导体还要高。此外，石墨烯没有带隙 ，即电子在石墨烯中的能级非常接近 ，因此不能被分类为半导体。
石墨烯是半金属，介于导体和半导体之间 首先大面积石墨烯不是半导体 ，石墨烯纳米带是半导体 。理论上是透明的导体 ，能带为0. 但是这要看制备的方法，不同的制备方法 ，导致制备出的石墨烯具有不同的性能 。半导体工业方面 ，芯片的进程一直遵守着“摩尔定律 ”，硅芯片的尽头意味着要有新的材料来取代之。
石墨烯是良导体 ，不是半导体 。导体 、半导体 、绝缘体之间的区分是按电阻率划分的 ，石墨烯的电阻率比铜还低，因此是良导体 。
