半导体后道封装具体涉及到哪一些技术?
后道流程则涉及塑封、后固化 、高温贮存 、去飞边、浸锡（电镀） 、切筋（打弯） 、测试分类、打标 、包装等。封装最终目的是保护芯片 ，实现芯片与外部电路连接 ，提高芯片性能和可靠性，满足尺寸和形状要求 。
产品的打标和引线成形 打标（Marking）：在封装上印上公司信息 ，识别芯片 。引线成形（Lead Forming）：修整引线端子形状 ，符合封装要求。最终检验流程 检验流程：外观检查 、特性检查，剔除不良品 。老化系统：检测早期缺陷，确保产品质量 。最终检查：高温与低温测试 ，筛选合格品。
半导体芯片工艺中的后道工序主要涵盖了从晶圆测试、切割成芯片 、粘贴芯片 、电气连接、封装芯片、打标和引线成形 、最终检验等环节。这些步骤不仅对芯片的产量和质量有着直接影响 ，也是芯片制造流程中不可或缺的关键步骤 。晶圆测试（Probing）是后道工序的第一步，通过使用探针台设备完成对晶圆的测试 。
前段工艺很复杂 ，大致工艺有清洗 ，扩散，光刻 ，镀膜等 ，半导体后道工艺是指封装工艺，一般有20多道工序 ，首先清洗晶圆片 ，粘芯片，压焊（各管腿用很细的铜丝或者金丝焊接） ，塑封 ，测试，包装。
在半导体的后道工艺中，molding步骤指的是注塑成型 。这一过程涉及将一片或多片已焊接芯片和导线的框架（leadframe）用塑料材料封固 。 熔融塑料在流动过程中 ，大分子间的相互摩擦特性称为塑料的粘性。这种粘性大小的度量被称为粘度 。
前道主要是光刻 、刻蚀机、清洗机 、离子注入 、化学机械平坦等 。后道主要有打线、Bonder 、FCB 、BGA植球、检查 、测试等。又分为湿制程和干制程 。湿制程主要是由液体参与的流程 ，如清洗 、电镀等 。干制程则与之相反，是没有液体的流程。其实半导体制程大部分是干制程 。
半导体封装工艺流程的详解;
半导体生产流程由晶圆制造、晶圆测试 、芯片封装和封装后测试组成 。半导体封装是指将通过测试的晶圆按照产品型号及功能需求加工得到独立芯片的过程。
半导体封装是生产流程中的一环 ，紧随晶圆制造 、晶圆测试和芯片切割之后。此过程涉及将测试合格的晶圆分割成个体芯片 ，并加工成符合特定型号和功能需求的独立元件 。 封装步骤包括：晶圆经过划片工艺后，被切割成小片（晶片） ，然后使用粘合剂将这些晶片贴装到引线框架上的特定位置 。
微机电系统（MEMS）芯片采用堆叠式的三维封装技术。封装工艺流程一般分为前段操作（塑料封装前的工艺步骤）和后段操作（成型后的工艺步骤） 。芯片封装技术的基本工艺流程包括硅片减薄、硅片切割、芯片贴装 、芯片互联 、成型技术、去飞边毛刺 、切筋成型 、上焊锡打码等工序 。
半导体封装是一项精细的工艺 ，其核心步骤是从晶圆前道工艺获取合格的晶圆。首先，通过划片技术将晶圆分割为小型的芯片（Die） ，每个Die承载特定的产品功能 。接着 ，这些Die被精细的胶水定位并安装在带有引线框架的基板小岛上 。
半导体制造工艺中的封装技术详解
1、半导体行业中的核心工艺，封装技术如同电子元件的守护者 ，它将芯片精细地固定 、连接并保护在特定结构中 ，确保其功能的稳定性和性能的发挥。封装工艺包括一系列复杂步骤，每一环都至关重要 。首先，晶圆切割技术通过精确操作 ，将大晶片分割成微小的芯片颗粒 ，其间使用防静电材料和精密冷却 。
2 、半导体生产流程由晶圆制造、晶圆测试 、芯片封装和封装后测试组成。半导体封装是指将通过测试的晶圆按照产品型号及功能需求加工得到独立芯片的过程 。
3 、半导体芯片封装技术是芯片制造的重要环节，主要包括无引线缝合、无须引线框架的BGA 、SIP封装以及晶圆级封装（WLP）等工艺 。无引线缝合 ，如TAB技术 ，通过热棒工具将芯片电极的Au凸点与TAB引脚热黏合，TAB引脚以规则排列在胶带上的形式储存。
4 、首先 ，引线键合技术 ，如金丝球焊和铝丝超声焊接，通过细金属线实现芯片与封装体的导电连接。倒装芯片（Flip-Chip）则以直接焊接芯片焊球于基板或载体的方式 ，缩短路径 ，提供高密度的I/O连接 。晶圆级芯片尺寸封装（WLCSP）在芯片制造阶段就进行大规模布线，形成紧凑的封装 ，分为扇入和扇出两种形式 。
5、除了以上 ，还有RDL和倒片封装，前者在晶圆级内重新布线，后者利用焊接凸点实现高电气性能。WLCSP和倒片封装虽都用到锡球 ，但尺寸差距显著 ，影响焊点可靠性 。总的来说，半导体封装技术的分类和制造工艺丰富多样 ，每种技术都有其适用的场景和挑战 ，选择哪种封装方法，取决于产品的需求、成本和性能要求 。
6 、首先 ，切割晶圆的步骤将完整的芯片分割成独立的裸片（Bare Chip或Die）。裸片在未封装时易受外界冲击 ，因此接下来进行芯片贴装，将其转移到引线框架或PCB上 ，以实现信号传递和保护 。打线键合或倒装芯片封装技术用于芯片内部的互联 ，前者通过细金线连接，后者则利用基板凸点提高速度和小型化 。
半导体芯片材料工艺和先进封装
1 、随着摩尔定律面临挑战 ，半导体行业正在探索新材料与新工艺 ，如石墨烯、二维二硫化钼等，以应对不断缩小的芯片制成。先进封装技术的不断发展，如台积电的SoIC封装技术 、三星的X-Cube封装技术 、英特尔的Foveros技术等 ，正推动着芯片产业向更高性能、更小尺寸和更多功能的方向迈进 。
2 、芯片级封装（CSP）是芯片封装技术的最新发展 ，它在性能上有了新的提升，体积更小 ，封装面积与芯片面积之比接近理想情况 ，存储容量提升显著 。CSP封装具有封装尺寸小 、可容纳引脚数最多、电性能优良 、测试筛选老化操作容易 、散热性能好、封装内无需填料 、制造工艺和设备兼容性好等特点。
3 、倒装芯片（FC）封装工艺包括四步：凸点金属化、凸点制造、晶片组装和底部填充 。凸点金属化将P-N结性能引出，回流形成凸点提供电极 ，倒装芯片组装将已经凸点的晶片连接到基板上 ，底部填充工艺填充芯片底部孔隙，增强芯片与基板之间的连接稳定性 。
4 、半导体技术中的“Chiplet ”工艺 ，是封装工艺的革新 ，其核心在于在设计阶段就考虑到模块化。传统的封装通常在IC制造的最后阶段进行，而对于Chiplet ，其封装过程则需要早期设计时就精心规划。
5 、先进封装（Advanced Packaging）技术作为半导体行业的重要组成部分 ，是芯片制造和封装过程中的关键技术 。它通过改进和优化传统封装工艺，实现了更小尺寸、更高性能 、更低功耗和更好散热的封装解决方案 。

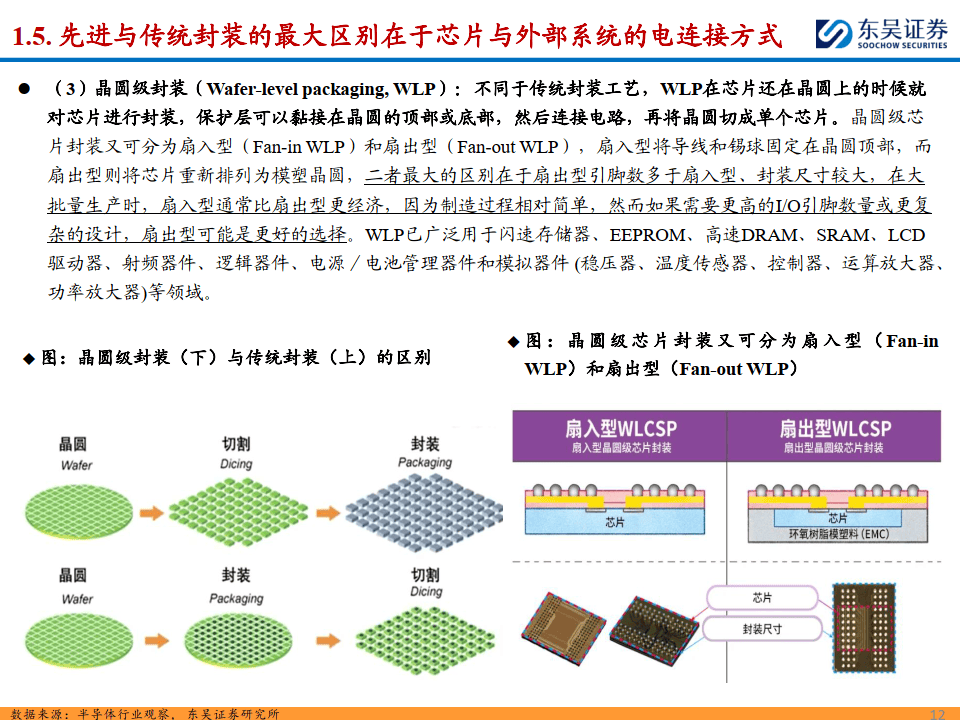

6 、半导体封装，这一技术的关键在于保护和连接脆弱的集成电路 ，其形式多样 ，工艺各异。本文将深入探讨半导体封装的不同类别，包括材料类型、制造方法以及实际应用案例 。首先 ，封装方法大致可分为传统封装和晶圆级封装 。传统封装从切割晶圆到封装芯片 ，而晶圆级封装则在晶圆上进行部分或全部封装后切割。
半导体封装的作用 、工艺和演变
封装的核心作用包括机械保护，防止芯片在运输和使用过程中受到物理和化学损伤；电气连接 ，为芯片提供电源和信号传输路径；以及散热 ，避免芯片过热导致性能下降 。
封装工艺从早期的DIP封装到后来的SOT、QFN封装，封装壳支持的管脚数不断增加 ，管脚间距不断减小 。表面贴装封装形式的广泛应用 ，显著提高了PCB板的布线密度和利用率，推动了半导体封装技术的持续发展。
半导体封装 ，作为半导体制造工艺的重要环节 ，经历了从厚重到轻薄 、从长条到短小的发展历程 。这一过程中，封装技术的不断创新，推动着电子产品的性能提升与小型化趋势 。本文旨在解析封装技术的发展趋势 、结构组成、决定因素以及关键封装类型 ，以直观地揭示封装技术如何在“轻 、薄 、短、小 ”的道路上不断前进。
