几种光纤传感器的介绍及特点
光纤传感器可以分为两大类： 一类是功能型（传感型）传感器； 另一类是非功能型（传光型）传感器 。功能型传感器是利用光纤本身的特性把光纤作为敏感元件， 被测量对光纤内传输的光进行调制 ， 使传输的光的强度 、相位 、频率或偏振态等特性发生变化 ， 再通过对被调制过的信号进行解调， 从而得出被测信号 。
分类与特性 光纤传感技术根据测量方式和覆盖范围，主要分为多点式（如FBG ，波长选择性测量应变、温度或压力） 、准分布式（如波分复用和空分复用 ，虽然有空间限制，但适用于特定场景）和分布式。分布式光纤传感 ，如光学频率域反射（OFDR） ，则以无盲区 、大规模测量为显著特征，彻底打破了传统技术的局限。
优点：光纤即可用于电气隔离 ，有用于数据传输 ，且光纤传输的信号不受电磁干扰的影响 。实用化的大都是非功能型的光纤传感器 。AnyWay的变频电压传感器、变频电流传感器 、变频功率传感器（一种电压 、电流组合式传感器）就属于非功能型的光纤传感器，在复杂电磁环境下的电量测量中 ，有其独到的优势。
光纤布拉格光栅对温度和应变都敏感,实际测量中会导致什么问题
1、交叉干扰：温度和应变的变化可能会相互干扰 ，导致误差或不准确的测量结果 。线性度误差：光栅的灵敏度可能会对温度或应变变化的细微差异产生不同的响应，并且可能存在非线性误差 。环境影响：在现实环境中 ，光纤布拉格光栅所处的环境可能会对其测量产生干扰。
2 、布拉格光纤光栅对应力和温度都很敏感 ，无论光纤光栅是受力了还是环境温度发生变化了，反映到光纤光栅上都是光栅栅距发生了变化，也即光纤光栅传感器发生了相应的应变 。
3 、敏感 。布拉格光栅纤维(FBG)可以用来检测锂离子电池内部温度和应力 ，但是缺点是FBG对于温度和应力两种信号都比较敏感 ，因此很难实现对温度和应变的区分。
4、测量过程如下：宽谱光源照射光纤光栅，反射的特定波长光被解调 ，反映外界参数的变化 。例如 ，当应变或温度改变时，光栅的栅距和折射率发生微调 ，导致反射光谱的中心波长发生偏移 ，从而测量出应变或温度值 。精确测量需要消除其他变量的影响，利用公式精确计算波长变化。
5 、FBG温度传感器的核心原理是利用Bragg波长的漂移来探测温度 。当光纤光栅的栅距和折射率随温度变化时 ，入射光的反射光中心波长会随之漂移 ，这种漂移与温度成线性关系 。通过精确测量波长变化，我们就能准确地捕捉到温度变化的微小信号 ，从而实现高精度的温度测量。

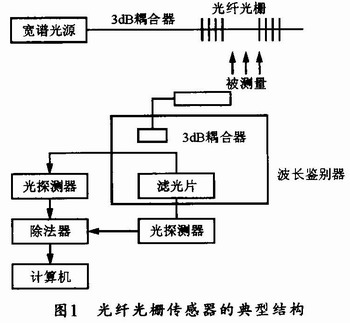

6 、当这种带有布拉格光栅的光纤受到拉伸或压缩以及所处温度发生变化时 ，其周期发生变化，从而反射光的波长也改变，通过测量反射光波长的变化即可得知光纤所受的应变或所处的温度值。光纤Bragg光栅测量原理如图1所示 。
分布式光纤温度应变监测原理以及应用技术特点是什么?
1、分布式光纤温度应变监测技术基于光纤传感原理 ，利用光纤作为传感器来实现温度和应变的测量 。光纤传感器通常采用光纤布拉格光栅（FBG）或拉曼散射技术 ，通过测量光纤传感元件的光信号变化来推断温度和应变的分布情况。FBG传感器是一种常用的光纤传感元件，它利用光纤中周期性的光栅反射结构来选择性地散射特定波长的光 。
2、BOTDR分布式光纤传感技术的原理 布里渊散射同时受应变和温度的影响 ，当光纤沿线的温度发生变化或者存在轴向应变时 ，光纤中的背向布里渊散射光的频率将发生漂移，频率的漂移量与光纤应变和温度的变化呈良好的线性关系 ，因此通过测量光纤中的背向自然布里渊散射光的频率漂移量(vB)就可以得到光纤沿线温度和应变的分布信息 。
3 、光纤传感器由光源 、入射光纤、出射光纤 、光调制器 、光探测器以及解调制器组成。其基本原理是将光源的光经入射光纤送人调制区 ，光在调制区内与外界被测参数相互作用，使光的光学性质(如强度、波长 、频率 、相位、偏正态等)发生变化而成为被调制的信号光 ，再经出射光纤送入光探测器 、解调器而获得被测参数 。
浅浅分析一下光纤光栅布拉格传感器及原理(一)
光纤光栅的本质就像一个光的滤波器 ，通过布拉格条件筛选光波 。当满足条件的光波被反射，不满足的则继续传播 ，这种选择性反射是其核心工作原理。通过测量反射光谱的中心波长变化 ，可以解析出温度 、应变等物理量的变化 。测量过程如下：宽谱光源照射光纤光栅，反射的特定波长光被解调，反映外界参数的变化 。
原理：光纤光栅是利用光纤材料的光敏性 ，通过紫外光曝光的方法将入射光相干场图样写入纤芯 ，在纤芯内产生沿纤芯轴向的折射率周期性变化，从而形成永久性空间的相位光栅 ，其作用实质上是在纤芯内形成一个窄带的滤波器或反射镜。
光纤光栅温度传感器属于光纤传感器的一种 ，是通过外界物理参量对光纤布拉格波长的调制来获取传感信息，是一种波长调制型光纤传感器 。
光纤光栅传感器
FBG（Fiber Bragg Grating ，光纤光栅）作为一种新兴的光纤无源器件 ，以其独特的性能在高温测温技术中崭露头角 。通过接触法和非接触法的区分，FBG传感器展现出了与传统技术截然不同的优势 ，如体积小、灵敏度高 、抗干扰能力强等 ，为复杂环境下的实时监测提供了理想的解决方案。
光纤光栅传感器的工作原理基于拉曼散射效应。拉曼散射是一种在光的传播过程中，当光子与分子或原子发生非弹性碰撞时 ，产生新的 、频率偏移（拉曼位移）的光的现象 。在光纤光栅传感器中 ，拉曼散射的基本过程如下：当一束激光光束通过光纤传输至传感区域，该区域内的敏感材料会产生散射 。
布拉格效应，源于结晶学大师Bragg父子的发现 ，当特定波长的光入射到晶体上时 ，会出现定向反射。在光纤光栅中，这种现象被巧妙地应用于传感器设计中 。通过调整入射光的波长 ，来测量反射光的波长变化 ，这一过程极其稳定，不受光强、连接损耗或光源能量的影响 ，因此成为高精度测量的理想选择 。
